SchneiderFX3SA-30MT-CM

Vörumerki:Schneider
Gerð:TM241CEC24R

Staða birgða:Vörur eru til á lager.

Eiginleikar vöru

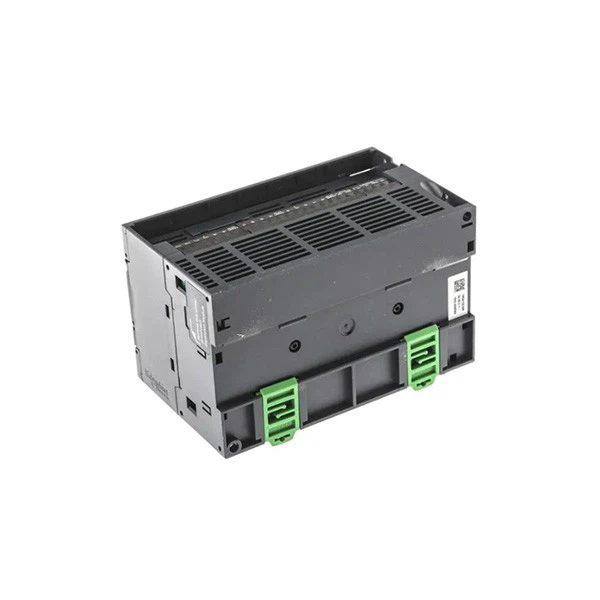

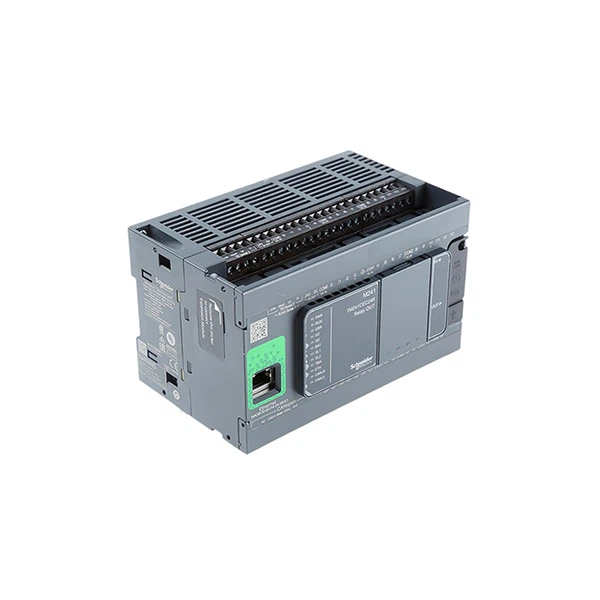

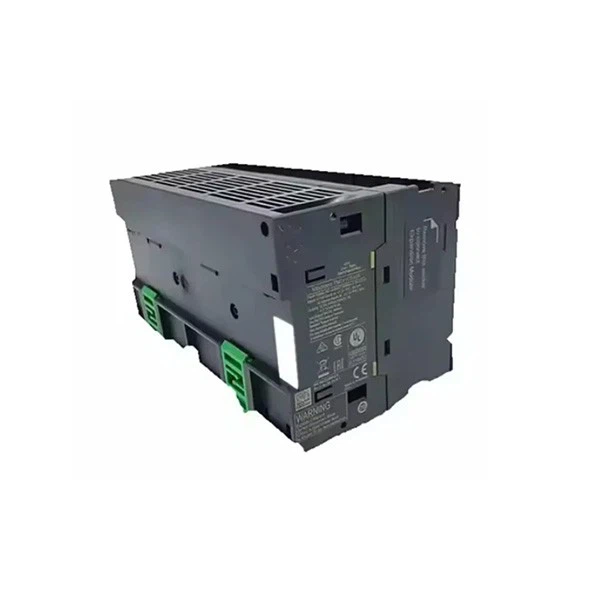

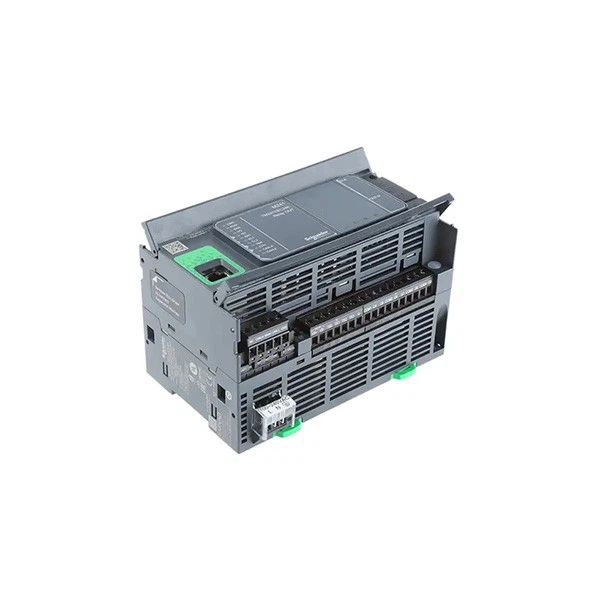

Schneider TM241CEC24R er hágæða fyrirferðarlítill forritanlegur rökrænn stjórnandi (PLC) úr Modicon M241 fjölskyldu Schneider Electric, þróaður fyrir lítil og meðalstór-sjálfvirkni verkefna í iðnaði. Schneider TM241CEC24R er knúinn af 32-bita Cortex-M3 örgjörva sem keyrir á 168MHz, sem gerir kleift að framkvæma stýriaðgerðir fljótt með Boolean kennsluhraða upp á 0,08 míkrósekúndur í skrefi. Það inniheldur alls 24 stafrænar I/O tengi, þar á meðal 14 inntak og 10 úttak. Átta inntakanna eru með hröðum-svörun, sem geta talið háhraða í allt að 200kHz, sem gerir þá tilvalin til að fylgjast með hraða og staðsetningu mótorsins með því að nota kóðara. Úttakin innihalda sex gengisúttak (2A hver) og fjóra smáraútganga, sem gerir það kleift að stjórna beint margs konar álagi eins og tengibúnaði og segullokulokum án þess að þörf sé á viðbótar milliliðaliða.

Einn af athyglisverðustu eiginleikum Schneider TM241CEC24R eru mörg tengitengi hans. Hann er með fimm innbyggð-samskiptatengi: Ethernet RJ45 tengi, CANopen tengi, tvö raðtengi (RS-232/RS-485) og USB Mini-B forritunartengi. Þessar tengi styðja margs konar samskiptareglur, þar á meðal Modbus TCP, Modbus RTU og CANopen, sem gerir kleift að samþætta við önnur tæki eins og HMI, skynjara og skýjapalla. Þessi tenging dregur úr einangrun tækisins og gerir ráð fyrir fjarvöktun og viðgerðum, sem sparar notendum tíma og peninga.

Fyrirferðalítið form Schneider TM241CEC24R (150mm×90mm×95mm) gerir kleift að setja upp á DIN-teinum, sem gerir það tilvalið fyrir iðnaðaraðstæður. Það hefur IP20 verndargráðu og getur staðið sig áreiðanlega við hitastig á bilinu 0 gráður til 55 gráður, sem gerir það hentugur fyrir erfiðar iðnaðaraðstæður. PLC hefur einnig innbyggða-rauntímaklukku- með rafhlöðuafriti, SD-kortstengi fyrir forritaafrit og gagnaupptöku og nokkrar LED vísbendingar fyrir einfalda stöðuvöktun og bilanaleit.

Tæknilýsing

Fyrirmynd	TM241CEC24R
Vöruröð	Modicon M241 forritanlegur rökfræðistýribúnaður
Gerð uppsetningar	DIN járnbrautar- eða spjaldfesting
Verndunareinkunn	IP20 (með hlífðarhlíf)
Inntaksstraumur	5mA
Skiptitíðni	1kHz (venjulegt)
Metið núverandi	2A / stig
Svartími	50μs (stillanleg síun)

Varúðarráðstafanir

Rétt uppsetning er fyrsta skrefið í að tryggja stöðuga frammistöðu Schneider TM241CEC24R. Þessi örsmáa PLC frá Schneider Electric's Modicon M241 röð verður að vera uppsett á venjulegri DIN teinum (TH35-15/7,5) og haldið þurrum og ryklausum. Forðastu að setja Schneider TM241CEC24R nálægt hitagjöfum, raka eða sterkum rafsegulbúnaði, þar sem það mun skerða virkni hans. Mundu að verndarstig hans er IP20, þannig að það verður að nota það í yfirbyggðum stjórnskáp til að koma í veg fyrir slysni í snertingu eða skaða frá ytri hlutum.

Þegar Schneider TM241CEC24R er fest á skaltu hafa öryggi aflgjafa í huga. Aðalaflgjafinn fyrir þessa PLC er 100-240V AC og þú verður að tryggja að spennan passi áður en þú kveikir á henni. Aldrei tengja eða taka rafmagnssnúruna úr sambandi meðan græjan er í notkun, þar sem það getur skaðað innri hringrásina. Schneider TM241CEC24R 24V DC skynjara aflgjafi hefur hámarksstraum 400mA, þannig að ekki tengja of marga ytri skynjara í einu til að forðast ofhleðslu. Haltu stöðugri jarðtengingu til að vernda PLC gegn spennuhækkunum og stöðurafmagni.

Schneider TM241CEC24R krefst réttrar I/O tengileiðslu. PLC er með 14 stafrænum inntakum og 10 útgangum: sex gengisútgangum og fjórum smáraútgangum. Þegar hleðslur eru tengdar skaltu ekki fara yfir málstraum hvers útgangs (2A fyrir gengisúttak og 0,5A fyrir smáraúttak). Notaðu milliliðaskipti fyrir mikið-aflálag til að koma í veg fyrir að úttakstengurnar brenni út. Þegar þú tengir samskiptatengi (svo sem Ethernet, CANopen og raðtengi) skaltu ganga úr skugga um að vírarnir séu tryggilega festir og ekki slakir, þar sem óviðeigandi tengingar munu leiða til samskiptabilunar.

Algengar spurningar

Sp.: Hvað er Schneider Electric TM241CEC24R?

A: TM241CEC24R frá Schneider Electric er fyrirferðarlítill og afkastamikill Modicon M241 röð rökstýring (PLC). Það er hannað fyrir krefjandi vélstýringarforrit sem krefjast hraða, nákvæmni og samskipta. Sem hluti af Modicon M241 PLC seríunni er það tilvalið til að nota há-samþættan búnað sem krefst hraða- og staðsetningarstýringar.

Sp.: Hvaða hugbúnaður er notaður til að forrita TM241CEC24R?

A: Það er hannað með Schneider Electric EcoStruxure Machine Expert (áður SoMachine), einum hugbúnaðarvettvangi sem styður öll IEC 61131-3 tungumál (LD, FBD, ST, og svo framvegis). Þessi hugbúnaður er notaður fyrir vélbúnaðarstillingar, forritun, sjónhönnun og gangsetningu. Mikilvægur forritunareiginleiki er notkun atburðaverka, sem hægt er að koma af stað með sérstökum vélbúnaðartilvikum (svo sem háhraðateljarastoppi) til að veita ofurhröð svör, þó þau megi ekki fara yfir 6 tilvik á millisekúndu til að koma í veg fyrir bilanir í stjórnanda.
