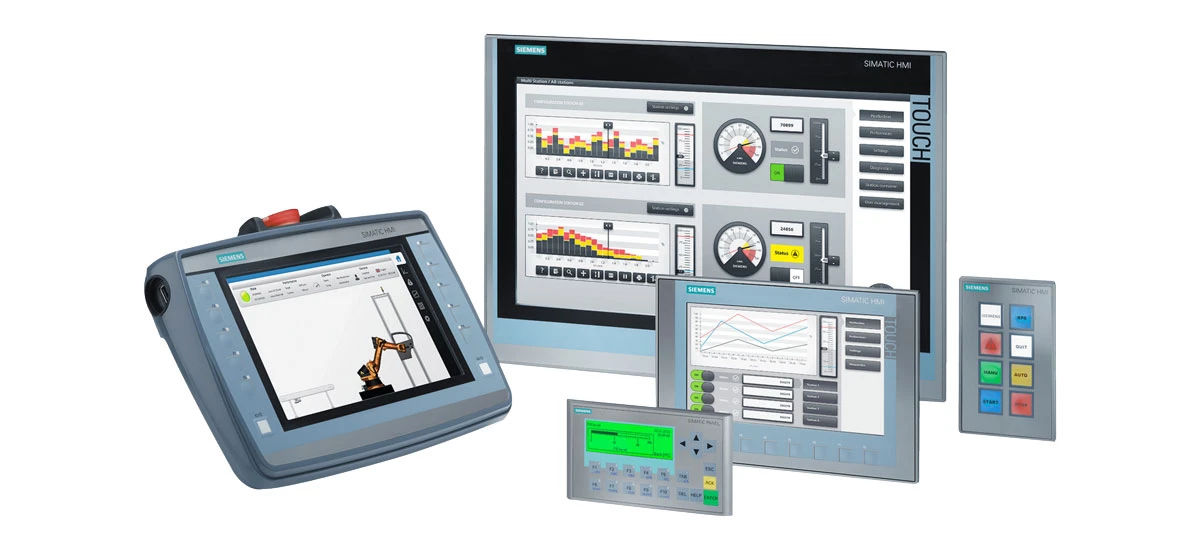

Viðhald Siemens snertiskjás: Úrræðaleit algeng vandamál og fastbúnaðaruppfærslur

Siemens HMI snertiborð þjóna sem mikilvægir hlutir í sjálfvirknikerfum í iðnaði, sem auðveldar óaðfinnanlega stjórn og eftirlit með vélum af rekstraraðilum. Til að tryggja stöðugan og áreiðanlegan rekstur Siemens HMI tækja er reglulegt viðhald, skjót bilanaleit á algengum bilunum og staðlaðar fastbúnaðaruppfærslur ómissandi. Þetta blogg veitir yfirgripsmikla, skref-fyrir-skref leiðbeiningar til að leysa dæmigerð vandamál og framkvæma fastbúnaðaruppfærslur fyrir Siemens snertiskjái, sem þjónar bæði nýliða-tæknimönnum og grunnviðhaldsstarfsmönnum.

Hvers vegna Siemens HMI viðhald skiptir máli

Siemens HMI snertiplötur eru mikið notaðar í verksmiðjum og framleiðslulínum. Vel-viðhaldið Siemens HMI lágmarkar ótímabæra niður í miðbæ, eykur skilvirkni í rekstri og lengir endingartíma tækisins. Vanræksla á reglubundnu viðhaldi getur leitt til snertingar seinkun, bilana á skjánum eða truflana á samskiptum, sem getur truflað allt framleiðsluferli. Að ná tökum á grunnviðhaldstækni gerir tæknimönnum kleift að leysa flest minniháttar vandamál sjálfstætt og draga þannig úr viðgerðarútgjöldum sem hægt er að forðast.

Algeng Siemens HMI vandamál og ráðleggingar um bilanaleit

Flestar bilanir sem koma upp í Siemens snertiborðum falla í þrjá flokka: vélbúnaðarbilanir, hugbúnaðarbilanir og samskiptabilanir. Hér að neðan eru kerfisbundnar úrræðaleitaraðferðir fyrir algengustu vandamálin, í samræmi við opinberar tæknilegar leiðbeiningar Siemens.

1. Rafmagns- og skjávandamál

Aflgjafa- og skjáfrávik eru algengustu vandamálin með Siemens HMI snertiskjái. Hér að neðan eru kerfisbundnar úrræðaleitaraðferðir til að leysa þessi vandamál:

• Svartur skjár án gaumljóss:Upphaflega, staðfestu stöðugleika aflgjafans. Siemens HMI tæki ganga venjulega fyrir 24VDC afl. Notaðu margmæli til að mæla spennuna og staðfesta rétta pólun. Skoðaðu rafrásarrofann og rafmagnssnúruna fyrir merki um skemmdir eða slit. Ef aflgjafinn er staðfestur eðlilegur en skjárinn er enn ó-virkur gæti Siemens HMI þjáðst af innri vélbúnaðarbilun og þarfnast faglegrar þjónustu.
• Svartur skjár en kveikt er á gaumljósi:Þessi atburðarás gefur venjulega til kynna gallaða skjáeiningu innan Siemens HMI. Byrjaðu á því að endurræsa tækið; ef vandamálið er viðvarandi skaltu hafa samband við löggiltan Siemens tæknimann til að skipta um skjáhlutann.
• Flikkandi eða óskýr skjár:Byrjaðu á bilanaleit með endurræsingu tækis til að leysa tímabundnar hugbúnaðarbilanir. Ef vandamálið er viðvarandi skaltu slökkva á tækinu, aftengja allar snúrur og tengja þær aftur á öruggan hátt. Viðvarandi flökt eða óskýrleiki getur bent til gallaðrar baklýsingu eða innri rafrásar. Áður en tækið er sent til viðgerðar skaltu skoða kvörðunarskref Siemens HMI snertiskjásins og framkvæma skjákvörðun sem bráðabirgðaráðstöfun.

2. Snertu Svarvandamál

Ósvarandi eða ónákvæm snertivirkni er önnur algeng bilun í Siemens HMI tækjum. Hugsanlegar orsakir eru yfirborðsmengun, kvörðunarfrávik eða skemmdir á vélbúnaði.

• Mengað yfirborð skjásins:Olía, ryk eða raki á skjánum getur truflað sendingu snertimerkja. Slökktu á Siemens HMI og þurrkaðu skjáinn varlega með mjúkum örtrefjaklút vættum með litlu magni af hreinu vatni eða sérhæfðri rafrænni hreinsilausn. Forðastu að nota glerhreinsiefni eða áfengi þar sem þessi efni geta skemmt hlífðarhúð skjásins.
• Snerta kvörðun:Ef um er að ræða ónákvæm snertisvörun (td ef ýtt er á eina staðsetningu kemur annarri af stað) skaltu framkvæma skjákvörðun. Fyrir flestar Siemens HMI gerðir skaltu endurræsa tækið og banka á skjáhornin meðan á ræsingarröðinni stendur til að fá aðgang að Boot Loader valmyndinni. Veldu „Calibrate Touch“ og fylgdu leiðbeiningunum á-skjánum til að ýta nákvæmlega á kvörðunarkrossmerkin.
• Vélbúnaðarskemmdir:Ef þrif og kvörðun tekst ekki að leysa vandamálið skaltu skoða skjáinn fyrir falnum sprungum. Notaðu vasaljós til að athuga hvort merki séu um að vökvi komi inn eða þrýstingsskemmdir. Allar líkamlegar skemmdir sem greinast þurfa að skipta um snertiborð.

3. Samskiptabrestur

Siemens HMI tæki koma oft á tengingum við PLC (Programmable Logic Controllers). Samskiptavillur-eins og „Tenging mistókst“ viðvaranir eða staðnaðar gagnauppfærslur-geta stöðvað framleiðsluaðgerðir. Eftirfarandi skref útlista hvernig á að leysa hvernig á að laga Siemens HMI samskiptavillur:

• Skoðaðu líkamlegar tengingar:Gakktu úr skugga um að Ethernet snúrur, DP innstungur og MPI snúrur séu tryggilega tengdar og lausar við skemmdir. Notaðu kapalprófara til að sannreyna samfellu merkja.
• Staðfestu stillingar:Staðfestu að IP tölur Siemens HMI og PLC tilheyra sama nethluta. Fyrir PROFIBUS tengingar skaltu ganga úr skugga um að stillingar vistfangs og flutningshraða séu í samræmi. Innan TIA Portal skaltu athuga-PLC rekkinúmerið og raufanúmerið fyrir nákvæmni.
• Fylgstu með rekstrarstöðu PLC:Gakktu úr skugga um að PLC sé í RUN ham. Notaðu „Online & Diagnostics“ aðgerðina í TIA Portal til að leita að tengdum tækjum og staðfesta samskiptastöðu.

4. Hugbúnaðar- og leyfismál

• Bilun í frumstillingu verkefnis:Ef Siemens HMI er fastur á ræsiskjánum eða frýs meðan á „Loading...“ stendur skaltu endurheimta verksmiðjustillingar í gegnum Boot Loader valmyndina. Athugið: Þessi aðgerð mun eyða öllum geymdum gögnum, svo vertu viss um að afritum verkefna sé lokið áður. Að öðrum kosti skaltu-hala verkefninu niður aftur með TIA Portal eða WinCC Flexible hugbúnaðinum.
• Villa vantar leyfi:Ef tilkynning um „Runtime License vantar“ er að finna, staðfestu að HMI líkanið sem tilgreint er í verkefninu passi við líkamlegan vélbúnað. Notaðu Siemens Automation License Manager til að flytja tilskilið leyfi frá USB geymslutæki yfir á Siemens HMI.

Siemens HMI fastbúnaðaruppfærslur: Skref-fyrir-skref leiðbeiningar

Fastbúnaðaruppfærslur taka á hugbúnaðargöllum, auka samhæfni tækja og hámarka heildarafköst Siemens HMI kerfa. Fylgdu eftirfarandi skrefum til að framkvæma örugga fastbúnaðaruppfærslu, í samræmi við bestu starfsvenjur Siemens HMI fastbúnaðaruppfærslu.

Undirbúningur-uppfærslu

• Taktu öryggisafrit af mikilvægum gögnum:Áður en uppfærslan er hafin skaltu taka öryggisafrit af öllum verkefnum, stillingum og leyfi á USB drif eða tölvu. Þessi varúðarráðstöfun kemur í veg fyrir tap á gögnum ef uppfærslubilun verður.
• Sækja samhæfan vélbúnaðar:Fáðu aðgang að opinberu Siemens vefsíðunni til að hlaða niður nýjustu vélbúnaðarútgáfunni sem er sérsniðin að HMI líkaninu þínu (td TP1200 Comfort, KTP700 Basic). Gakktu úr skugga um að fastbúnaðarútgáfan sé samhæf við bæði PLC og TIA Portal útgáfuna þína (td TIA Portal V17).
• Undirbúðu USB geymslutæki:Forsníða USB-drifið í FAT32 skráarkerfið og afritaðu fastbúnaðarskrána í rótarskrána.

Uppfærsluferli

1. Slökktu á Siemens HMI og settu tilbúna USB drifið í USB tengi tækisins.
2. Endurræstu HMI og opnaðu valmynd Boot Loader með því að banka á skjáhornin meðan á ræsingu stendur.
3. Veldu „Update OS“ eða „Firmware Update“ í valmyndinni. Siemens HMI mun sjálfkrafa greina fastbúnaðarskrána sem er geymd á USB drifinu.
4. Fylgdu leiðbeiningunum á-skjánum til að hefja uppfærsluna. Undir engum kringumstæðum ætti að slökkva á rafmagninu eða fjarlægja USB-drifið meðan á ferlinu stendur, þar sem það getur valdið óafturkræfum skemmdum á tækinu.
5. Þegar uppfærslunni er lokið mun Siemens HMI endurræsa sjálfkrafa. Endurheimtu afrituðu-verkefna- og stillingarstillingarnar.

Algeng vandamál með uppfærslu á fastbúnaði

Ef fastbúnaðaruppfærslan mistekst skaltu framkvæma eftirfarandi athuganir: Staðfestu virkni USB-drifsins og tryggðu að fastbúnaðarskráin sé ekki skemmd. Staðfestu að fastbúnaðurinn sé samhæfur tilteknu Siemens HMI líkaninu. Ef tækið sýnir "System Card Error" skaltu skoða minniskortaraufina fyrir rusl eða skemmdir og skiptu um kerfiskortið ef þörf krefur.

Ráðleggingar um daglegt viðhald fyrir Siemens HMI

Venjulegt viðhald er lykilatriði til að koma í veg fyrir flestar bilanir í Siemens HMI tækjum. Hér að neðan eru nauðsynlegar viðhaldsreglur:

• Regluleg þrif:Fyrir tæki í 24-stunda framleiðsluumhverfi skaltu þrífa skjáinn á 8 klukkustunda fresti. Fyrir lágtíðninotkun nægir vikuleg þrif. Notaðu mjúkan bursta til að fjarlægja ryk af brúnum og rifum og örtrefjaklút til að þrífa skjáinn.
• Umhverfiseftirlit:Notaðu Siemens HMI innan hitastigsbilsins 0-50 gráður og rakastigs 10%-90% (án þéttingar). Forðist að staðsetja tækið nálægt kraftmiklum búnaði til að lágmarka rafsegultruflanir.
• Snúruskoðun:Framkvæma ársfjórðungslegar skoðanir á snúrum og tengi til að greina lausleika eða oxun. Skiptu um skemmdir snúrur tafarlaust til að viðhalda áreiðanlegum tengingum.
• Regluleg afrit:Framkvæmdu afrit af verkefnum eftir allar breytingar (td viðvörunarleiðréttingar, formúlubreytingar) til að koma í veg fyrir gagnatap.

Hvenær á að leita til fagaðila

Ef öll bilanaleitarskref eru búin og bilunin er viðvarandi getur vandamálið stafað af alvarlegri vélbúnaðarbilun (td skemmd rafmagnseining, bilað hringrásarborð). Fyrir mál sem tengjast Siemens HMI vélbúnaðarviðgerðarhandbók, hafðu samband við opinberar Siemens þjónustumiðstöðvar eða viðurkennda viðgerðaraðila. Ekki reyna að taka tækið í sundur sjálfstætt, þar sem það getur ógilt ábyrgðina og valdið frekari skemmdum.

Niðurstaða

Rétt viðhald, kerfisbundin bilanaleit og reglulegar fastbúnaðaruppfærslur eru grundvallaratriði til að tryggja stöðugan-langtímavirkni Siemens HMI tækja. Með því að fylgja samskiptareglunum sem lýst er í þessu bloggi geta tæknimenn leyst algengar bilanir, framkvæmt öruggar uppfærslur á fastbúnaði og lengt endingartíma Siemens snertiskjáa. Fylgdu alltaf opinberum leiðbeiningum Siemens og ljúktu afritum af gögnum áður en þú gerir breytingar á stillingum. Með ströngum viðhaldsaðferðum munu Siemens HMI tæki halda áfram að skila áreiðanlegum afköstum til að styðja við iðnaðarframleiðslu.
